二次元影像仪手动 型号：PJ-3020

　　产品介绍/Description of Production：

　　一、2D测量仪机构及应用特点：

　　1、整机机构：采用天然大理石平板底座工作台、悬臂式机构。设备精度稳定、环境适应性强、整机仪器坚固不易变形，人性化操作机构设计、结实简洁大方、测量软件功能强大而且操作简单。

　　2、机构运动：该测量仪为三轴手动控制，配高标准高精密光杆、FUJIE高精密导轨，配专业测量软件进行测量。

　　3、非接触式测量自动仪器优点：避免由原始的人为检测方式所引起的“被测工件”产生人为误差，并且可避免因人为检测导致被测工件造成的二次损害，确保被测工件产品的质量稳定性和标准一致性。可数倍的提高生产过程检测效率，提前发现并控制生产过程的不良品率，同时降低部份人工检测成本，提高产品出货及时率。

　　4、仪器适用范围：该测量仪器可适用于各种精密五金、塑胶、电子、模切、丝印网板、LCP胶片、PCB板、LCD\TFT、玻璃盖板、TP、超大型液晶显示器边框等等尺寸精度检测，且适用于逆向工程平面研发、设计、绘图编辑、实验检验室等所需二维、三维检测等辅助测量行业。

　　5、仪器主功能配置：该仪器是配合专用影像测量软件、高清彩色索尼芯片 CCD、高分辨0.7-4.5倍(特定带卡位变倍高分辨光学镜头)、特定专用电脑、液晶显示器、键盘、鼠标(选配件)、数字化测量。

　　6、仪器整体优点：

　　A、适用于品种多、尺寸复杂、精度要求较高、其效果更加方便快捷，提高检测测量效率。

　　B、该仪器影像功能处理优点有：自动去除毛边、毛刺功能、自动生成测量报表、检测结果统计并可连接打印机等功能，适应行业范围广。

　　7、成本的节省：可实现一机多功能，为用户大大减少重复购置检测仪器的成本开支，同时节约人工成本开支及重复购置检测仪器的使用占地空间。可以满足用户企业将来更大发展需求，以及产品检测工作的迅速扩展需求，并为使用者产品做好质量保障打好基础。

     二、配置清单：

三．计算机配置：

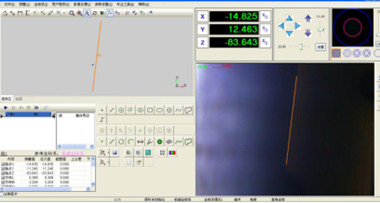

　　附：仪器软件功能介绍

　　1.能直接测量12种2D元素(点、线、圆、弧、矩形、槽形、环形、开曲线、闭曲线、圆柱、圆锥、球、平面)

　　能测量曲线的周长、面积、直径等、采用NURBS曲线拟合算法，比其他曲线

　　拟合算法更接近真实数据

　　可以通过影像测量三维元素

　　2. 测量方法多样，共有自动寻边，分段自动寻边、鼠标屏幕直接取点、十字线取点、临近采点、对比、采尖点、轮廓采点、探针采点、激光采点等方法

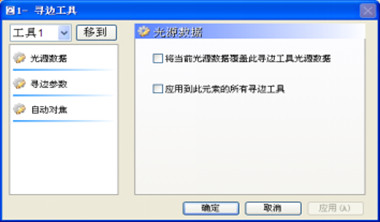

      3．超强寻边算法，确保采样点精确度，及采样稳定性

　　自动像素校正，无需频繁移动，一键可自动像素校正

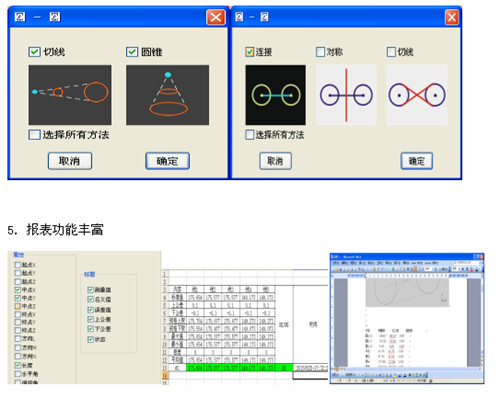

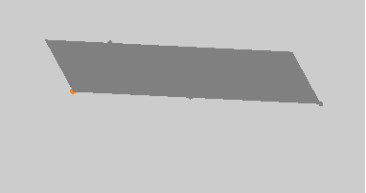

　　4.元素构造

　　元素构造功能枪法，提供多种方法，平移、旋转、提取、组合、平行、垂直、镜像、对称、相交、相切构造元素

　　元素构造使得用户可以轻松应付一些难以测量的元素，从而提高工作效率

　　构造的过程为选取参与构造的元素->选择结果元素，简单明了。用图示的方式提供构造方式的选择

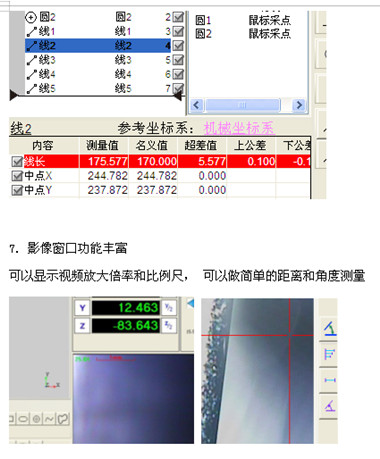

　　6.超差红色警示

　　如果测量结果超差，可以显示哪一个元素超差，并可以显示哪一项超差，导出的EXCEL同样可以提示哪项超差

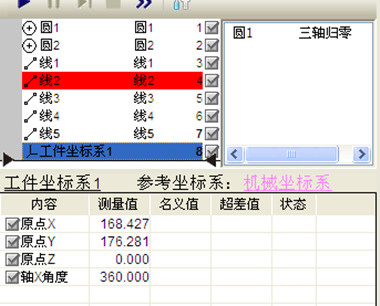

　　8.坐标系功能丰富

　　可根据实际情况建立多重坐标系，可方便自由切换各坐标系下的数据，能方便实现直角坐标系和极坐标系之间的转换，能实现各种不同坐标系的保存与呼出，能显示不同的坐标系模式

　　9.程序的编辑与修改非常方便

　　可方便修改程序的光源数据、运动数据、对焦数据、程序的位置、测量的高度等数据，并可用新元素替代旧有元素

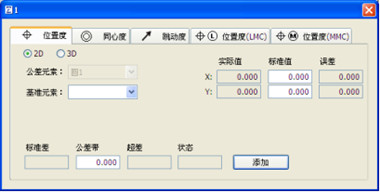

　　10.丰富的公差功能

　　提供多种尺寸和形位公差计算。并可计算二维和三维公差。例如圆度、圆柱度、直线度、平面度等形状公差，还有位置度、平行度、垂直度、倾斜度、同心度、跳动等公差

　　11.自动对焦及影像三维测量功能

　　软件拥有高速高精度影响对焦功能，高倍下对焦重复性可达3um(标准器表面)

　　可以通过对焦测量高度和平面度

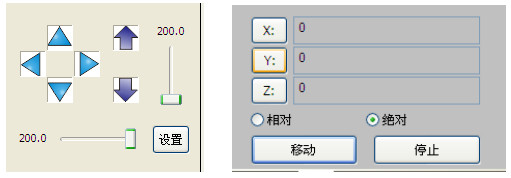

　　12.运动控制模式丰富

　　可通过操纵杆控制、软件运动界面控制、移动对话框控制、鼠标影像区拖动、鼠标图形区移到此处、鼠标图像区移到此处，移到元素中心等方式控制

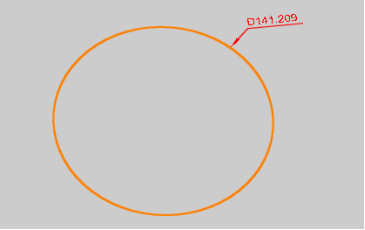

　　13.强大的标注功能

　　提供多种标注类型，如距离、角度、X距离、Y距离、半径、直径、弧长等

　　标注可以在标注完成后修改位置

　　可以自动标注

　　用户程序运行结束后标注依然存在

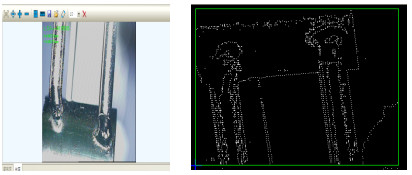

　　14.地图导航功能、扫描功能及轮廓跟踪功能

　　软件提供强大的导航功能，可以通过指定起点和终点对整个地图进行扫描，还可将外部传感器拍摄的图片导入进行导航

　　扫描功能可以用于逆向功能，可以指定扫描的起点和终点，特殊设计的算法，可以过滤杂点，提高扫描的准确度和实用性

　　轮廓跟踪可以对开放的或封闭的图形进行轮廓跟踪，从而得到感兴趣的轮廓。可对轮廓设定扫描点数，软件自动计算扫描间距
