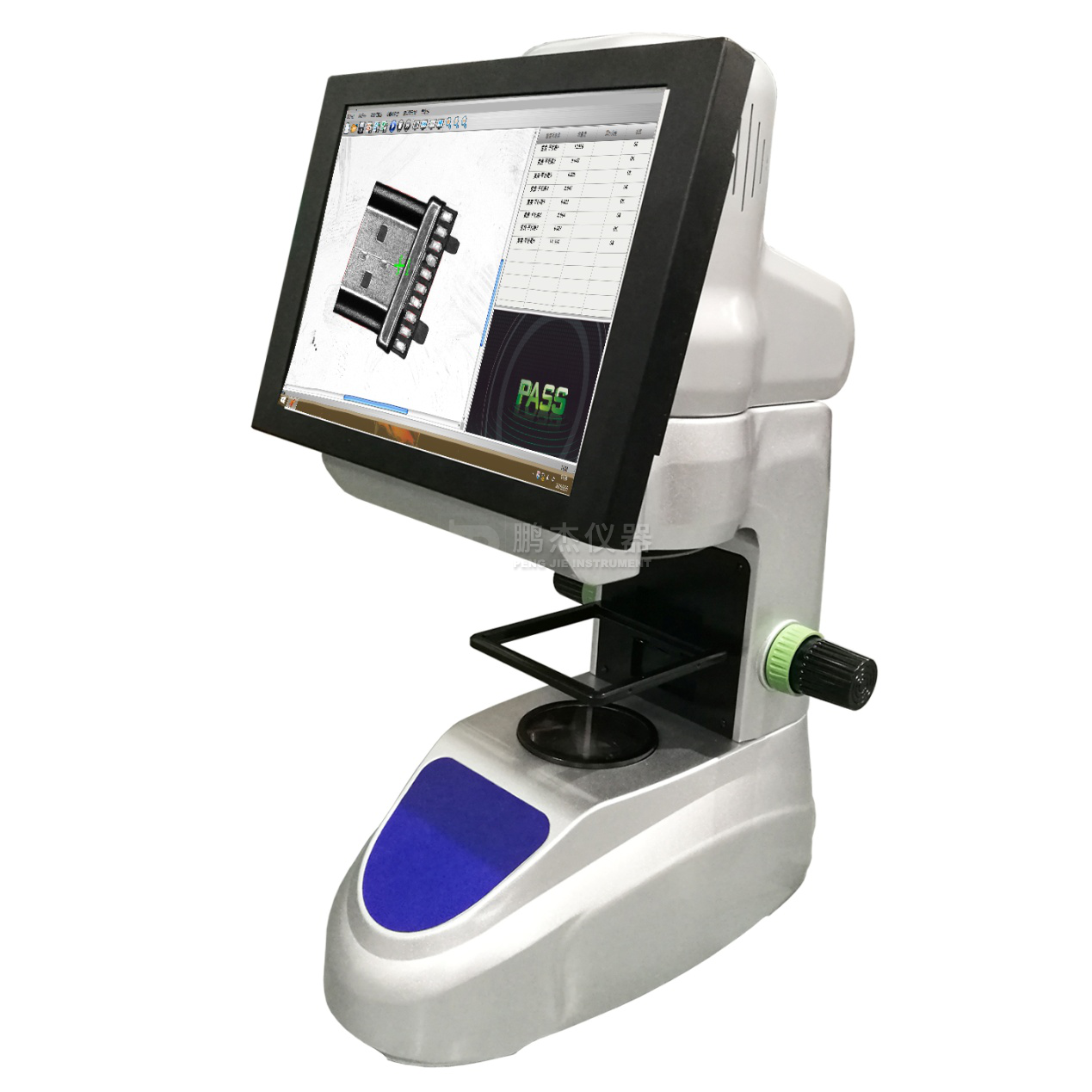

一键式双倍率快速测量仪

产品特点：

产品采用高效精准的图像处理算法，在自主研发的光学系统下，采用高分辨率CCD以及远心镜头对图像进行捕捉，通过软件系统进行图像处理分析，从而能精准地测量出工件所需尺寸。此产品颠覆了传统测量模式，开创了快速影像测量新时代。

只需一键，瞬间测量所有尺寸，任何繁琐的测量任务，都变得无比轻松。一键式尺寸测量仪能大幅度地提高作业效率，节约成本，为您获得更大的利润。

测量所需操作仅为将测量对象“放在”坐标台上，“按下”开始测量按钮，瞬间测量出多个尺寸。不仅能对单个产品进行快速测量，同时能对在视野范围内能看到的所有相同目标进行快速检测，一次同时测量多个工件。

应用行业：

机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、

接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、印刷电路

板（线路板、PCB）、汽车、医疗器械、钟表、刀具、仪器仪表等。

      测量仪技术参数

软件功能介绍

1、具有操作简单、测量范围广、稳定性高、测量精度高等特点。

2、可实现点、线、圆、弧、距离、椭圆、角度等图像测量。

3、对测量的相应基本图元，测量软件自动检测出一系列的边缘轮廓点，并用公司自主

研发改进的最小二乘发精准的拟合成相应的图元，从而达到测量的最佳效果。能高

稳定和精准的测量。

4、具有多种取点方式，确保测量过程中取到更精确的点。

5、用户可以自定义坐标系进行测量。

6、具有相交、平分、垂直、平行、相切功能，更能只管的测量客户所需尺寸。

7、支持多国语言：中文简体、中文繁体、英文、德文。

软件的算法

报表输出格式：支持WORD，EXCEL，TXT格式输出

SPC功能细节说明

可 以 对 一 个 或 者 多 个 尺 寸 进 行S P C管 控 ， 在 测 量 后 读 取 制 定的测量数据并及时显示。SPC即统计制程管制，是企业提高品质管理水准的有效方法，方便品保

或者其他部门直接获得截取数据及报表。能自动认识指定的测量数据，并自动计算最大值、最小值、平均差、标准差、偏移值、CaCp、Cpk等统计系数协助您完成报表编制。SPC能为科学的区分生产过程中的正常变化与异常变化，及时的发现异常状况，以便采取措施消除异常，回复制度的稳定，大道降低品质成本，提高产品品质的目的，它强调全部过程中的预防与管制。

设置公差

用户可以对相应尺寸设置公差，测量系统可以自动根据产品的实际测量尺寸和用户所设公差判别处该产品是否合格。合格则提示“PASS”否则提示“FALL”，等待测量提示“WAIT”，没有放置工件是提示“NULL”。

CAD数据运用

CAD导入导出模块：可以把Dxf文件导入软件进行测量，也可以从软件导出Dxf文档。

软件特色功能介绍：

1、找最高点

针对很多行业，客户需要测量某段弧线或者曲线相对于某个坐标系下的最高点。最常见

在产品如手机屏幕玻璃，如下图所示：

针对这种类似产品，客户需要测量外围尺寸，比如长度、宽度等。比如客户需要测

量A到B的长度。传统影像测量仪的测量方法是把A边当作一条直线或者圆弧，同时把B边

当作一条直线或者圆弧，然后测量两线或者两圆弧的距离，这种测量方式当两端是直线

的情况下数据准确，但是两端是曲线的时候测量出来的数据和客户所期望的最高点的距

离有很大差异。

Inspectacle 测量软件针对这种情况做出一个功能快速测量A边和B边相对与整块平

板的最高点。客户所期望的数据也就是这两点的距离。

只需要根据客户产品建立一个工件坐标系，也就是产品坐标系，软件提供工具直接找出某

个区域相对于这个坐标系下载最高点。

2、工件对比

用户可以将产品轮廓DXF图纸导入软件，和产品实物吻合，通过设置上下限公差，

在视频区内显示产品轮廓，红色代表产品轮廓标准的图形，两条绿色分别代表产品轮廓

处在上下限界的图形，根据产品轮廓图形可以很直观的观察产品轮廓在哪个区域出公差。

这是检测产品合格与否的一种很直观的方法。

照明方式：

1、透过照明：配置高亮度绿色LED灯，为测量者提供了均一的平行光。由于对照明

也进行了最佳优化，因此能够为广视野、段差的测量对象提供稳定的测量结果。

2、环状落射照明：摄像头周围配置高亮度白色LED。可根据每个测量点分别改变照

明条件，进行最佳设定。
